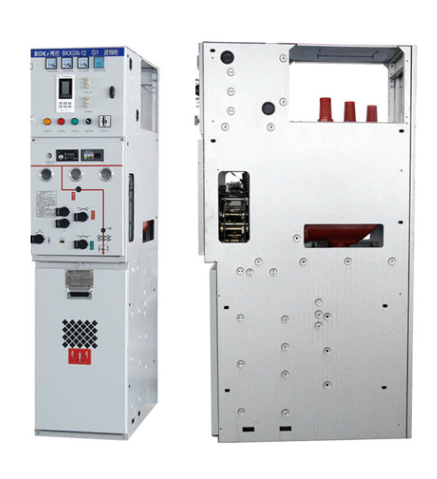

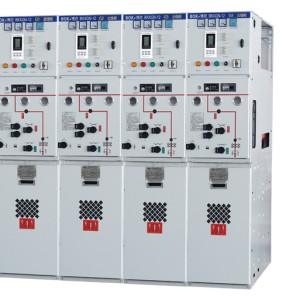

BKXGN-12-SIS3 मध्यम भोल्टेज स्विचगरर

BKXGN-12-SIS3 ठोस इन्सुलेटेड पूर्ण संलग्न मध्यम भोल्टेज स्विचगर; समाधानहरूको पूर्ण दायरामा सर्किट ब्रेकर लाइन सुरक्षा, ट्रान्सफार्मर सुरक्षा, लोड नियन्त्रण, फ्यूज संयोजन विद्युतीय उपकरणहरू समावेश छन्, PT पावर आपूर्ति, बस जडान लिफ्टि, प्रयोग ट्रान्सफार्मर, आदि, पावर ग्रिड अपग्रेड र वितरण प्रयोगकर्ताहरूको लागि समाधानहरूको श्रृंखला प्रदान गर्दै, र स्मार्ट ग्रिडहरूको आवश्यकताहरू पूरा गर्न बुद्धिमत्ता टर्मिनल बेस स्टेशन संयोजनहरू कन्फिगर गर्दै। उत्पादन पावर प्रणालीको रिंग नेटवर्कको लागि पावर वितरण उपकरणको रूपमा प्रयोग गर्न सकिन्छ, र औद्योगिक र खानी उद्यमहरूको शहरी निर्माणको लागि पावर वितरण उपकरणको रूपमा पनि प्रयोग गर्न सकिन्छ, र बहु-कार्यात्मक विविधताको विशेषताहरू छन्।

ठोस इन्सुलेटेड पूर्ण संलग्न स्विचगेयर; यो मुख्य हरियो माध्यमको रूपमा ठोस इन्सुलेसन सामग्रीको प्रयोग हो, भ्याकुम अवरोधकर्ता र चालक जडान, अलगाव स्विच, ग्राउन्ड स्विच, मुख्य बस, शाखा बस र अन्य अग्रणी इलेक्ट्रिकल सर्किटहरू एकल वा संयुक्त छन्, र त्यसपछि ठोस इन्सुलेटिंग माध्यमको साथ एक वा धेरै मोड्युलहरूमा पूर्ण इन्सुलेशन र निश्चित प्रकार्यहरूको साथ पूर्ण सिलिंग प्रदर्शनको साथ, जुन संयुक्त वा फेरि विस्तार गर्न सकिन्छ। मोड्युलको सतह जुन एक व्यक्ति द्वारा छुन्छ एक चालक वा अर्ध-कन्डक्टिभ ढाल र प्रत्यक्ष र भरपर्दो ढंगले कोटेड छ भूमिगत, र रिंग नेटवर्क मन्त्रिपरिषद् छ, र मुख्य लूप मोड्युल जुन एक व्यक्ति द्वारा छुन सकिन्छ ग्राउन्डिंग नेटले सुसज्जित छ र एक चालक ढाल र कोटेड छ। प्रत्यक्ष र विश्वसनीय रूपमा आधारित, जसले अप्रभावी रखरखाव प्रदर्शन गर्दा जोखिमहरू निम्त्याउँदैन, ताकि प्रयोगकर्ता सञ्चालन र मर्मतको समयमा सुरक्षित हुन सक्छ।

तीन स्टेशन विच्छेदन स्विच - त्यहाँ कुनै गलत ब्रेक छैन, GB1985-२००4 को मानकको साथ विच्छेद स्विचको डिजाइन, र एक विशेष प्रक्रिया संरचना अपनाउँछ।

सर्किट ब्रेकरको पोल डिजाइन - एकले डबल-तह शील्डिंग टेक्नोलोजी अपनाउँछ।

सर्किट ब्रेकरको डकि, विच्छेद स्विचहरू, र बसबारहरू सबै अनलाइन अनुगमन टेक्नोलोजी अपनाउँदछ, र नयाँ इन्सुलेशन सिलिंग सामग्री - नयाँ इन्सुलेशन सामग्री इपोक्सी रेसिन रबर कणहरू सिलिका गोलाकार कण सिलिकन स्ट्रिप पार्टीको मिश्रण प्रक्रिया। सिलिकॉन माइक्रोपाउडर शील्डिंग नेटमा थपिन्छ।

तीन स्टेशन विच्छेद विच्छेद स्विचको सिल गरिएको इन्सुलेटेड बक्स सुख्खा हावाले भर्न सकिन्छ र ०.०4 MPa द्वारा दबाब गर्न सकिन्छ। संशोधितबाट ओसको आन्तरिक प्रवेश रोक्नुहोस्, र चुहावट रोक्न र आन्तरिक दबाब अनलाइन अनुगमन गर्न एक दबाब गेजको साथ सुसज्जित छ ओस ग्यास घुमाउने।

मध्यम दबाव प्रणाली कठोर वातावरणबाट सुरक्षित छ (प्रदूषित, ध्वस्त ग्यास, संशोधित, ओस, धूलो, आदि)। आर्सिंगको लागि महत्त्वपूर्ण क्षमता, लामो अपेक्षित सेवा जीवन, र विभिन्न परिस्थितिहरूमा भरपर्दो ठोस इन्सुलेसन टेक्नोलोजी - कुनै SF6 ग्यास इन्सुलेशन, कुनै ग्रीनहाउस ग्यास, र वातावरणीय संरक्षण छैन।

मोड्युलर डिजाइन - सर्किट ब्रेकर, ग्राउन्डिंग उपकरण, सानो आकार, कम्प्याक्ट संरचना, सजिलो अपरेशन र मर्मत।

समाधानहरूको एक विस्तृत श्रृंखला योजनाहरूको संयोजन परिवर्तन योग्य छ, माथिल्लो र तल्लो अलगावको दुई संरचनाहरूको साथ विभिन्न प्रयोगकर्ता समाधानहरू समाधान गर्न।

विस्तार र रूपान्तरण - विस्तार संयोजन गर्न क्षेत्र मा विभिन्न परिवर्तनहरूमा लागू गर्न सकिन्छ, र 5 375 चौडाई डिजाइन केही SF6 उत्पादनहरूको लागि प्रत्यक्ष प्रतिस्थापन हो।

BK  X  G  N  □ - 12 / □  - □

ब्रेकिंग छोटो सर्किट हालको (KA)

                                └────Rated current (A)

                          └─────── Rated Voltage (KV)

└──────── डिजाइन डिजाइन सीरियल नम्बर

            └──────────── Indoor installation

        └────────────── Solid insulation

    └──────────────── Metal armor

└─────────────────── enterprise code

Conditions of use

Ambient temperature: -45°C~ 45°C

आर्द्रता: ठूलो औसत सापेक्ष आर्द्रता, दैनिक औसत s 95%, मासिक औसत ≤ 90 ०%

Altitude: 4000 m

Seismic resistance: 8 degrees

Degree of protection: live body seal IP67, fuse barrel IP67, स्विचगेर housing IP3X

◆High ambient temperature: 40°C;

◆Low ambient temperature: -45°C;

◆Altitude: 4000 m;

◆Average daily temperature: 35°C;

◆Average daily humidity: 95%;

◆Average humidity in the big moon: 90%:

◆ Major earthquake intensity: magnitude 8;

◆ स्विचगरलाई आगो नभएको ठाउँमा स्थापना गर्नुपर्दछ जहाँ आगो छैन, कुनै विस्फोट जोखिम छैन, र कुनै हिंस्रक कम्पन छैन।

Usage Standards:

◆International standards

IEC62271-१-2007 उच्च भोल्टेज स्विचगर र नियन्त्रण उपकरण, भाग I: सामान्य विशिष्टता

IEC62271-200-2003《1~52kV AC Metal Enclosed Switchgear and Control Equipment》

◆National standards:

GB3906-2006《3.6~40.5kV AC Metal Enclosed Switchgear and Control Equipment》

GB / T11022-1999 " उच्च-भोल्टेज स्विचगर र नियन्त्रण उपकरण मापदण्डहरूको लागि सामान्य प्राविधिक अवस्था"

GB1984-2003 "High Voltage AC Circuit Breaker"

GB1985-2004 "High Voltage AC Disconnect Switch and Grounding Switch"

GB3804-2004《3.6Kv~40.5kV High Voltage AC Load Switch》

DL/T404-2007《3.6~40.5kV AC Metal Enclosed Switchgear and Control Equipment》

DL / T5932006 " उच्च भोल्टेज स्विचगर र नियन्त्रण उपकरण मानकहरूको लागि सामान्य प्राविधिक अवस्था"

◆State Grid Corporation of China standards:

QVGDW730-2012 "Technical Conditions for 12kV Solid Insulated Ring Mesh Cabinet"

※ Lower isolation type

※Upper isolation type

■Technical parameters of स्विचगेर

■Technical parameters of isolation grounding switch

■Circuit breaker technical parameters (V unit)

■Technical parameters of load switching (C unit)

■Technical parameters of load switch with fusing (C unit)
