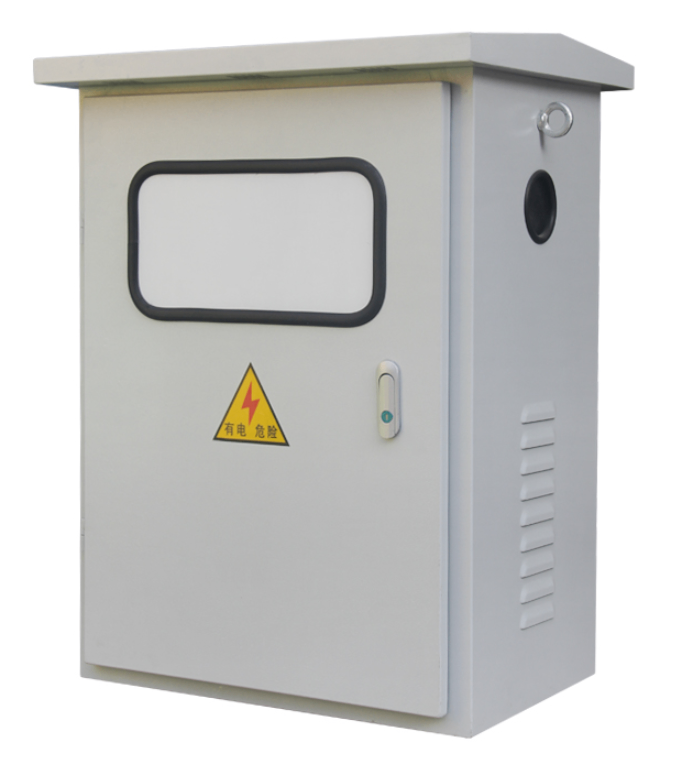

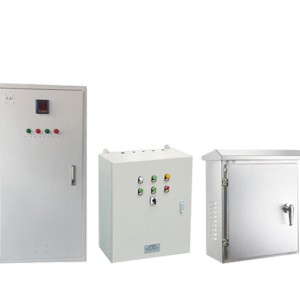

JXF न्यून भोल्टेज वितरण बाकस

१. JXF कम भोल्टेज स्विचगेयरको फ्रेम एक संयुक्त संरचना हो, र आधारभूत कंकाल C- आकारको स्टीलबाट भेला हुन्छ। मन्त्रिपरिषद् र्याकका सबै संरचनात्मक भागहरू ग्याल्भेनाइज गरिएको छ, र आधारभूत मन्त्रिपरिषद् र्याकसँग जोडिएको छ स्व-टेपिंग लकिंग स्क्रू वा 8.8 ग्रेड हेक्सागोनल बोल्ट द्वारा, ढोका, विभाजन, माउन्ट कोष्ठक र बसबार प्रकार्य इकाईहरू योजनासँग सम्बन्धित पूर्ण स्विच क्याबिनेटमा जम्मा गर्न परिवर्तन गर्दछ। स्विचजियरको आन्तरिक आयामहरू, भागहरू र डिब्बा आयामहरू सबै मोड्युल गरिएको छन् (E = २mmmm)।

२. JXF प्रकारको संयुक्त कम भोल्टेज स्विचगेयरको प्रत्येक मन्त्रिपरिषद् तीन कोठामा विभाजित छ, अर्थात् क्षैतिज बसबार कोठा (क्याबिनेटको पछाडि), ड्रअर कोठा (क्याबिनेटको अगाडि), र केबल कोठा। (क्याबिनेटको तल्लो भाग वा मन्त्रिपरिषद्को अगाडिको दायाँपट्टि) कोठाहरू एक अर्काबाट स्टिल प्लेटहरू वा उच्च शक्ति ज्वाला-रेटर्डेन्ट प्लास्टिक फंक्शनल प्लेटहरू द्वारा अलग गरिन्छ, र त्यहाँ स्विचको उडान चापको कारणले गर्दा दुर्घटनाहरूलाई प्रभावकारी रूपमा रोक्न माथिल्लो र तल्लो ड्रअर बीच भेन्टेशन प्वालहरू छन्। तत्व वा छोटो सर्किट बस र अन्य लाइनहरू बीच।

JXF कम भोल्टेज स्विचगरको संरचनात्मक डिजाइनले विभिन्न इनलेट र आउटलेट लाइन योजनाहरूको आवश्यकताहरू पूरा गर्न सक्दछ: माथि र बाहिर, माथि र बाहिर, भित्र र बाहिर तल, र भित्र र बाहिर तल।

4. Compact design: accommodates more functional units in a smaller space

.5. संरचनात्मक भागहरू अत्यधिक बहुमुखी र लचिलो छन्, E = २ mm मिमी मोडुलसको रूपमा, र संरचना र निकाल्ने एकाई मनमानी रूपमा प्रणाली डिजाइनको आवश्यकताहरू पूरा गर्न संयोजन गर्न सकिन्छ

6. बस एक उच्च शक्ति ज्वाला-ट्रेडेन्ट र उच्च-इन्सलेशन शक्ति प्लास्टिक फंक्शन बोर्ड द्वारा सुरक्षित गरिएको छ, जसको एन्टि-अफल्ट चाप प्रदर्शन छ र अपरेशन र मर्मत सुरक्षित र विश्वसनीय बनाउँछ

ड्रअरहरूको विभिन्न आकारहरूको मेकानिकल इन्टरलकिंग संयन्त्र मानक नियमहरू पूरा गर्दछ, र त्यहाँ जडानको तीन स्पष्ट स्थितिहरू छन्, परीक्षण र अलगाव, जुन सुरक्षित र भरपर्दो छ।

.8. मानक मोड्युल डिजाइन: यो मानक इकाईहरू जस्तै सुरक्षा, अपरेसन, रूपान्तरण, नियन्त्रण, समायोजन, मापन, र सूचक, र आवश्यकताहरू अनुसार मनमानी रूपमा भेला गर्न सकिन्छ।

9. The use of high-strength flame-retardant engineering plastics effectively strengthens the protection and safety performance.

10. High degree of generalization, standardization, and easy assembly. With reliable quality assurance.

11. The cabinet can choose the different protection levels according to the different requirements of the working environment.

12. Equipment protection continuity and reliability

1. Scope of application

यो उत्पादन S०HZ को एसी फ्रिक्वेन्सीको साथ सर्किटहरूमा प्रयोगको लागि उपयुक्त छ र 500०० वी र तल रेटेड अपरेटिंग भोल्टेज। विशेष आवश्यकताहरू अन्तर्गत, सुरक्षा स्तर नक-आउट प्वालको साथ IP5 पुग्न सक्छ, र बहु-पाइप इनलेट लाइनले प्रत्यक्ष स्थापना ओपन-होल प्लेटहरू रिजर्भ गर्न सक्दछ, अधिकतम मूल्या rated्कन प्रवाहको साथ, जुन विशेष गरी औद्योगिक र खानी होटल प्रयोगकर्ताहरूलाई मापन गर्न र बक्सहरू बनाउन उपयुक्त छ, र उत्पाद शेल सुरक्षा IP53 हो।

उत्पादनको अनुपालन गर्दछ: IEC60439 .1.१ - १ 199 199 "लो भोल्टेज स्विचगेयर नियन्त्रण उपकरण" GB7251। १ - २०० "लो भोल्टेज स्विचगेयर नियन्त्रण उपकरण"।

2. Model and meaning

 The structural diagram of the JX F □□□/□□र प्रत्येक भागको अर्थ वर्णन गरिएको छ, "JX भित्ता-माउन्टेड नियन्त्रण बक्सको लागि खडा छ; सुरक्षात्मक प्रकारको लागि F; हाइन्ज कोड: १ - ले गाढा हिंगलाई संकेत गर्छ । D - बक्स गहिराइ; स्थापना विधि: R लुकेको, M खुलासा, W आउटडोर "

JX F □□□/□□

└─Installation method: R concealed, M exposed, W outdoor

└─Cabinet Depth (D)

└─Cabinet Width (W)

└─Cabinet Height (H)

└─Hinge code: 1 - Indicates a hidden hinge

2 - indicates an open hinge

└─ indicates a protective type

└─Wall-mounted control box

3. Environmental conditions of use

1. Temperature: the ambient air temperature does not exceed 40°C, and the lower limit of ambient air temperature is - 50°C.

२. तापमान: हावाको सापेक्ष आर्द्रता 40० डिग्री सेल्सियसको अधिकतम तापक्रममा 50०% भन्दा बढी हुँदैन, र उच्च सापेक्ष आर्द्रता कम तापक्रममा अनुमति दिन सकिन्छ, जस्तै १० डिग्री सेल्सियसमा 90 ०% सम्म।

3. Altitude: The altitude of the installation site does not exceed 2000m.

4. Installation category: Class II.

5. Pollution level: Level 3.

4. Structural characteristics

संरचना पातलो इस्पात प्लेटहरू, मापन उपकरणहरू, बटन सूचकहरू र नियन्त्रण स्विचहरू, आदि द्वारा वेल्ड गरिएको छ। यो ढोकामा स्थापना गर्न सकिन्छ। अन्य विद्युतीय उपकरणहरू जस्तै सम्पर्कहरू, पावर ब्रेकरहरू, टर्मिनल ब्लकहरू, आदि स्थापना गर्नुपर्दछ

बक्स भित्र र्याकमा। बक्स शेलको माथिल्लो र तल्लो पर्खालहरूमा नक-डाउन प्वालहरू छन्, जुन विद्युतीय र केबल पाइपलाइनको विभिन्न विशिष्टता स्थापना गर्न सुविधाजनक छ

5. Main technical parameters

6. Shape and installation size

Schematic diagram of outline installation

7. Main technical parameters
