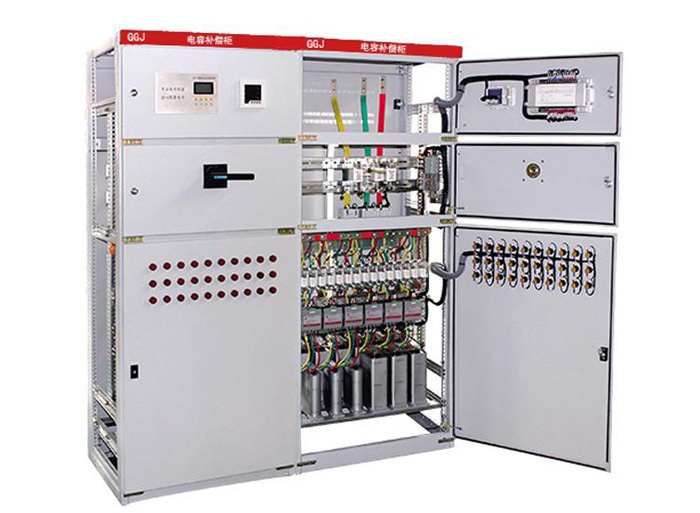

GGJ प्रकार कम भोल्टेज प्रतिक्रियात्मक शक्ति क्षतिपूर्ति

GGJ प्रकार कम भोल्टेज वितरण प्रतिक्रियाशील शक्ति क्षतिपूर्ति विस्तृत क्याबिनेट आउटडोर वितरण प्रतिक्रियाशील शक्ति क्षतिपूर्तिको नयाँ प्रकार हो सुरक्षाको सिद्धान्तहरूको अनुरूप डिजाइन गरिएको व्यापक क्याबिनेट, अर्थव्यवस्था, तर्कसंगतता र विश्वसनीयता। यो शहरी नेटवर्क, ग्रामीण ग्रिड रूपान्तरण, औद्योगिक र खनन उद्यमहरू, सडक बत्ती बत्ती, आवासीय समुदायहरूको लागि उपयुक्त छ, आदि। AC 50० हर्ट्जको वितरण प्रणालीमा र 3080०V को मूल्या rated भोल्टेज, शक्ति वितरण, नियन्त्रण, सुरक्षा, प्रतिक्रियाशील शक्ति क्षतिपूर्तिको साथ, पावर मिटरि and र अन्य बहु-कार्यहरू, पावर वितरण, नियन्त्रण, सुरक्षा, प्रतिक्रियात्मक शक्ति क्षतिपूर्ति, पावर मीटरिंग र अन्य कार्यहरूको साथ नयाँ आउटडोर विस्तृत वितरण बक्स, र प्रयोगकर्ताको आवश्यकता अनुसार चुहावट सुरक्षा कार्यहरू थप्न सक्दछ। उत्पादनको उपन्यास संरचना, उचित संरचना, उच्च सुरक्षा स्तर, सुविधाजनक स्थापना र कमिसन, रखरखाव र ओभरहलको फाइदाहरू छन्। उत्पादन GB7251 को पालन गर्दछ। १-१-1997, GB / T15576-२००8, र 3C प्रमाणपत्र पारित भएको छ, जुन हालको पावर ग्रिड रूपान्तरणमा एक आदर्श कम-भोल्टेज पूर्ण सेट हो।

उत्पादन model and meaning

G-AC low-voltage distribution cabinet, G electrical components fixed installation, fixed wiring, J-electrostatic capacitors.

GGJ श्रृंखला आउटडोर पावर वितरण प्रतिक्रियाशील शक्ति क्षतिपूर्ति एकीकृत क्याबिनेट पावर वितरणको लागि उपयुक्त छ, संरक्षण र ०.4 केभी भोल्टेज स्तरमा प्रतिक्रियाशील शक्तिको स्वचालित क्षतिपूर्ति।

2. उत्पादन features

GGJ श्रृंखला कम भोल्टेज प्रतिक्रियात्मक शक्ति क्षतिपूर्ति मन्त्रिपरिषद्, अलगाव स्विच, फ्यूज, स्विचिंग क्यापेसिटर सम्पर्क, थर्मल ओभरलोड रिले, पावर क्यापेसिटर र बुद्धिमत्ता प्रतिक्रियाशील शक्ति क्षतिपूर्ति नियन्त्रक, आदि। र मन्त्रिपरिषद् बन्द संरचना हो।

3. Main performance

1. Timely and rapid response, good compensation effect, reliable work, and leakage protector can also be added according to user needs.

2. Protection function: overvoltage, overload, undervoltage, undercurrent, short circuit and other functions

3. Operation mode: It has two working modes: automatic operation and manual operation.

4. It can increase the power factor of the power grid to more than 0.95

4. Operating conditions

1. Ambient temperature: -20°C~ 50°C

2. Air relative humidity: ≤90% (relative ambient temperature is 20°C~25°C)

3. Altitude: no more than 2500m

4. वातावरणीय अवस्था: इनडोर (बक्स भित्र) स्थापनाको लागि उपयुक्त, आगोको लागि उपयुक्त, विस्फोट जोखिम, गम्भीर प्रदूषण, रासायनिक क्षय

and the place where the violent vibration occurred.

5. Installation position: the inclination perpendicular to the ground should not exceed 5º

5. Technical parameters:

1. Rated voltage: 380V

2. Rated frequency: 50Hz

3. Compensation method: three-phase compensation and single-phase compensation combined.

4. Compensation capacity: 60kvar~390kvar.

5. Compensation method: cyclic switching, encoding switching, fuzzy control automatic switching.

6. Control physical quantity: reactive power or reactive current

7. Fastest response time: ≤20ms

6. Installation and commissioning

1. Check before installation

उपकरण अक्षम छ कि छैन जाँच गर्नुहोस्, अनियमित जानकारी र सामानहरू पूरा छन् कि, र तपाईले कुनै समस्या फेला पार्नुभयो भने निर्मातालाई समयमै सम्पर्क गर्नुहोस्।

2. Inspection and experiment before power-on

After the product is installed, the following items need to be inspected and tested before it is put into operation.

1) Check whether the cabinet is dry and clean.

2) Whether the operating mechanism of the electrical components is flexible, there should be no jamming or excessive operating force.

3) Whether the on/off of the main electrical components is reliable and accurate, and whether the on/off of the auxiliary contacts is reliable and accurate.

4) Whether the ratio and polarity of the instrument indicate and transformer are correct.

5) Whether the bus connection is good, and whether its insulation supports, mounting parts and accessories are firm and reliable.

)) इन्सुलेशन प्रतिरोध १० मेगाओहम्स भन्दा कम हुनु हुँदैन जब 500००-भोल्ट मेगाओहम मिटरको साथ मापन गर्दै, र इलेक्ट्रोनिक उपकरणहरू, क्यापेसिटरहरू र हालको उपभोग उपकरणहरू जस्तै कोइल्सहरू ब्राउजिंग गर्दा विच्छेद गर्नुपर्दछ।

3. Power-on debugging

Debugging of automatic reactive power compensation controller

नियन्त्रक इनपुट, थ्रेसहोल्ड काट्ने, ढिलाइ समय, र ओभरभोल्टेज थ्रेसहोल्डको लागि प्रासंगिक मापदण्डहरू अनुसार समायोजित गरिएको छ, र यदि यो पुन: समायोजित गर्न आवश्यक छ भने, कृपया यसलाई स्वचालित प्रतिक्रियाशील शक्ति क्षतिपूर्ति नियन्त्रकको लागि निर्देशनहरू अनुसार समायोजन गर्नुहोस्।

7. Precautions for use and maintenance

1) The operation, maintenance and overhaul of the product must be carried out by qualified electrical personnel.

2) During maintenance, the power supply should be disconnected first, and then repaired after the compensation capacitor is discharged.

3) Perform regular repairs.

)) यदि एकीकृत वितरण बक्सको मुख्य स्विचले चक्कु स्विच चयन गर्दछ, चक्कु स्विच विभाजित गर्नुपर्दछ र व्यक्तिगत सुरक्षा सुनिश्चित गर्न कुनै लोडको मामलामा बन्द हुनुपर्दछ।

)) यदि प्रयोगकर्ताले प्रतिक्रियाशील शक्ति क्षतिपूर्ति उपकरणको साथ एक व्यापक वितरण बक्स छनौट गर्दछ, उत्पादमा स्वचालित प्रतिक्रियाशील शक्ति क्षतिपूर्ति नियन्त्रक सञ्चालन गर्नुपर्दछ र निर्देशन म्यानुअलको साथ कडा अनुरूप निरीक्षण गर्नुपर्दछ।

8. Shape and installation size
