We will present the performance, safe operation methods, and technical parameters of YBM-12(24) Compact Sectional Unit सबस्टेसन
उत्पादन Introduction

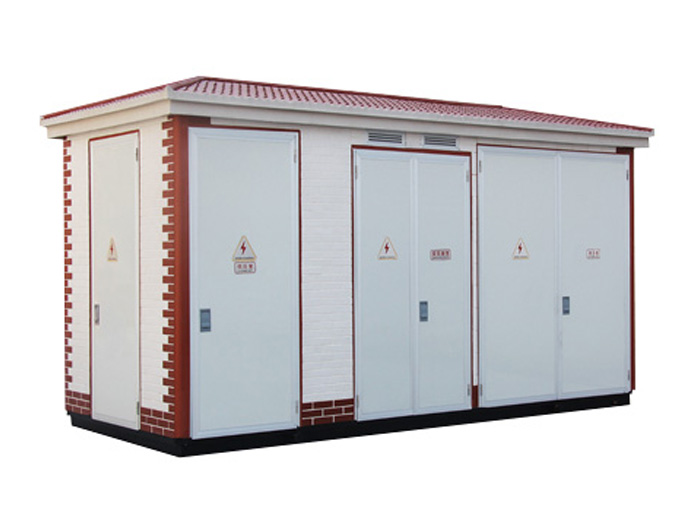

YBM-12 (24) श्रृंखला पूर्व-स्थापना गरिएको सबस्टेशन, जसलाई युरोपियन बक्स ट्रान्सफार्मर पनि भनिन्छ, पावर वितरण उपकरणको कम्प्याक्ट पूर्ण सेट हो जुन उच्च भोल्टेज विद्युतीय उपकरणहरू संयोजन गर्दछ, पावर ट्रान्सफार्मर र कम भोल्टेज विद्युतीय उपकरण। उपकरणसँग कडा पूर्ण सेट, कम्प्याक्ट संरचना, सानो आकार, सार्न सजिलो, सुरक्षित र भरपर्दो अपरेशनको विशेषताहरू छन्, सुविधा मर्मत, सुन्दर आकार, आदि, विशेष गरी शहरी सार्वजनिक शक्ति वितरण, उच्च उचाइ भवनहरू, आवासीय समुदायहरू, औद्योगिक र खनन उद्यमहरू, बन्दरगाहहरू, तेल मैदान, पार्क, स्टेशनहरू, एयरपोर्टहरू, सबवे, राजमार्गहरू र अन्य पावर आपूर्ति स्थानहरू, ट्रान्सफार्मर र वितरण उपकरणको नयाँ प्रकार हो।
उत्पादन structure
पूर्व-स्थापना गरिएको सबस्टेशनको आधारभूत संरचना उच्च-भोल्टेज विद्युतीय उपकरणको तीन मुख्य भागहरू विभाजन गर्नु हो, पावर ट्रान्सफार्मर र कम-भोल्टेज विद्युतीय उपकरणहरू एक कोठामा "गोल" वा "उत्पादक" आकार बनाउन। "आँखा" फन्ट "पिन" फन्टसँग तुलना गरिएको छ; "म" प्रकार तारि बढी सुविधाजनक छ, त्यसैले तिनीहरू मध्ये धेरै जसो "म" फन्ट सजावट अपनाउनुहोस्, र "पिन" लेआउट संरचना अपेक्षाकृत कम्प्याक्ट छ, विशेष गरी जब स्थापना साइटको फ्लोर क्षेत्र सीमित छ, यो "पिन" फन्ट संरचना छनौट गर्न अधिक फाइदाजनक छ। पूर्व-स्थापना गरिएको सबस्टेशन बक्स पूर्ण रूपमा छाप गरिएको संरचना हो, र बक्स सामग्री उच्च-गुणवत्ता स्टील प्लेट र एल्युमिनियम मिश्र प्लेट, कम्पोजिट र color्ग स्टील प्लेट, स्टेनलेस स्टील प्लेट, गिलास फाइबर सुदृढीकरण सिमेन्ट बोर्ड, आदि।
पूर्व-स्थापना गरिएको सबस्टेशन उच्च-भोल्टेज स्विचगेयर ग्यास उत्पादन प्रकार छनौट गर्न प्रयोगकर्ताहरूको आवश्यकता अनुसार चयन गर्न सकिन्छ, कम्प्रेसर ग्यास प्रकार, भ्याकुम प्रकार लोड स्विच, SF6 लोड स्विच, भ्याकुम सर्किट ब्रेकर उच्च-भोल्टेज स्विचगेयरमा "पाँच रोकथाम" को कार्य छ, जसले टर्मिनल, रिंग नेटवर्क भेट्न सक्छ, र डुअल पावर आपूर्ति मोड। पूर्व-स्थापना गरिएको सबस्टेशनको पावर ट्रान्सफार्मर गैर-गोल्ड मिश्र ट्रान्सफार्मरको साथ चयन गर्न सकिन्छ, तेल-इम्मर्स पूर्ण सील ट्रान्सफार्मर, र सुख्खा-प्रकार ट्रान्सफार्मर। यो ग्यास सुरक्षा र तापक्रम नियन्त्रण संरक्षणको साथ सुसज्जित हुन सक्छ।
The low-voltage switches of pre-installed substations can be selected from ABB, Schneider and domestic high-quality switches, and the capacitor compensation method can realize co-compensation and partial compensation. Full supplementation, zero pitching and other functions.
उच्च र कम भोल्टेज इनलेट र पूर्व-स्थापना गरिएको सबस्टेसनहरूको आउटलेट लाइनहरू सामान्यतया केबलहरू हुन्, र ओभरहेड इनलेट लाइनहरू उच्च भोल्टेजको विशेष आवश्यकताहरूको लागि पनि प्रयोग गर्न सकिन्छ। केबलहरूको सजिलो स्थापनाको लागि तल्लो मन्होलहरू सबस्टेशनमा प्रदान गरिन्छ। प्रत्येक स्वतन्त्र स्थापना कोठा बत्तीहरूले सुसज्जित छ जुन ढोका खुल्दा र बन्द हुँदा स्वचालित रूपमा बन्द हुन्छ।
Model and meaning
YBM □ - □ / 0.4 - □
└──रूपान्तरणकर्ता Capacity (KभिA)
└──Low Side भिoltage (Kभि)
└──High भिoltage Side भिoltage (Kभि): 12 or 24
└──Design serial number
└──High/low voltage pre-installed substation
Technical parameters
classify | project | unit | parameter |
High voltage elements | Rated frequency | Hz | 50/60 |
Rated voltage | kv | 12(24) | |
Power frequency tolerates voltages to ground and phase | kv | 42(65) | |
Lightning impact withstand voltage to the ground and phase | kv | 75(125) | |
Rated current | A | 630 | |
Rated for short-term withstand current | केए/2S | 20(16) | |
Rated peak withstand current | केए | 50(40) | |
Low voltage elements | Rated voltage | भि | 400 |
The main loop is rated current | A | 100 - 4000 | |
Rated for short-term withstand current | केए | 15 - 50 | |
Rated peak withstand current | केए | 20 - 105 | |
Rated capacity | kभिA | 50 - 2500 | |
transformer | Tap range | - | ±2×2.5% or ±5% |
Connecting groups | - | D,yn11 or Y,y n0 | |
noises | dB | ≤55 | |
समग्र सुरक्षा तह | - | IP33D |
Conditions of use
※ The altitude ≤ 1000 meters
※ Ambient temperature -30°C~ 40°C
※ Air relative humidity does not exceed 90% ( 25°C)
※ The product should be installed in a place where there is no fire, no explosion hazard, no serious pollution, no chemical corrosive gases and violent vibration
※ If the technical conditions are exceeded, the user and the manufacturer will handle the matter.
Installation
The basic reference diagram of the box transformer is provided by the manufacturer according to the scheme. Users can also design their own according to their needs, but they must communicate and negotiate with the manufacturer.
The grounding electrode is buried on one side and around the box transformer foundation, and the transformer grounding and lightning protection grounding can share a grounding system, and the grounding wires leading to the box transformer foundation platform should be no less than two, and the grounding resistance R≤4 should be ensured.
The gap between the box transformer base and the foundation is sealed with cement mortar to prevent rainwater from entering the cable room.
Operation and maintenance
उच्च-भोल्टेज स्विचको अपरेसन र मर्मतको मर्मतपत्र उच्च-भोल्टेज स्विचको स्थापना निर्देशन म्यानुअल अनुसार गर्नुपर्दछ। कम भोल्टेज विद्युतीय उपकरणमा, एयर सर्किट ब्रेकर, बहु बन्द र विभाजन कार्यहरू पछि, मुख्य सम्पर्कले स्थानीय रूपमा जलाउने र कार्बन पदार्थहरू उत्पादन गर्दछ, ताकि सम्पर्कको सम्पर्क प्रतिरोध बढ्छ, र एयर सर्किट ब्रेकर निर्देशन म्यानुअल अनुसार नियमित रूपमा राख्नुपर्दछ। गिरफ्तारी आँधीबेहरी मौसम अघि एक पटक परीक्षण गर्नुपर्दछ।
पावर मिटर इकाई नियमित रूपमा पावर आपूर्ति विभागको आवश्यकता अनुसार क्यालिब्रेट गरिन्छ। सँधै ट्रान्सफार्मरको सञ्चालन अवलोकन गर्नुहोस्, चिसो प्रणाली सामान्य छ कि, स्वचालित तापमान अनुगमन सामान्य छ कि, र ट्रान्सफार्मरको माथिल्लो तहमा तेल तापक्रम वा कोइल तापक्रम (सुख्खा प्रकार ट्रान्सफार्मरलाई सन्दर्भ गर्दै) सामान्य छ। उपकरणको अपरेशन र रखरखाव योग्य विद्युतीय पेशेवरहरूले गर्नुपर्दछ।
Ordering instructions
The orderer shall provide the following information related to the product to the Company at the time of ordering
A. उत्पादन model
B. Operating conditions
रूपान्तरणकर्ता type and capacity
D. High voltage and low voltage main wiring schemes and the types and parameters of electrical components selected
E. Shell color and material
F. If the user has other requirements, they can be made at the time of ordering
