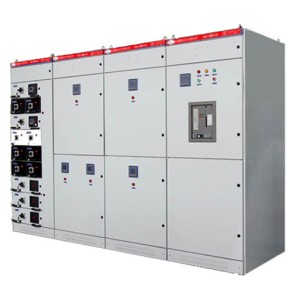

एमएनएस कम भोल्टेज इनड्रावेबल स्विचगरर

हामी प्रदर्शन, सुरक्षित अपरेशन विधिहरू, र MNS कम भोल्टेज हटाउने स्विचगरको प्राविधिक प्यारामिटर प्रस्तुत गर्नेछौं।

सामाग्री

१ प्रयोग गर्दछ

निकाल्ने प्रकारको श्रृंखला कम भोल्टेज स्विचगेयर (यहाँ पछि स्विचगेयर भनेर चिनिन्छ)। यो AC 5० ~ H०HZ को लागि उपयुक्त छ, मूल्या rated्कन कार्य भोल्टेज AC 380भि, मूल्या rated्कन इन्सुलेशन भोल्टेज 660०भि, १00००KभिA र तल वितरण ट्रान्सफार्मरको पावर प्रणाली पावर वितरण, शक्ति, प्रकाश, प्रतिक्रियाशील शक्ति क्षतिपूर्तिको रूपमा प्रयोग गरिन्छ, मोटर नियन्त्रण केन्द्र, र मानक मन्त्रिपरिषद् एक निश्चित समाधान र निकास योजनाको मिश्रित प्रणालीको साथ डिजाइन गरिएको छ अधिकांश प्रयोगको विभिन्न आवश्यकताहरू पूरा गर्नका लागि। rs

२ प्रयोगको सर्तहरू

२। १. परिवेश वायु तापमान 40० डिग्री सेल्सियस भन्दा बढी छैन, र २ 24 घण्टा भित्र औसत तापमान 35 डिग्री सेल्सियस भन्दा बढी छैन र -5 ° C भन्दा कम छैन;

२। २. हावा सफा छ, र सापेक्ष आर्द्रता 40० डिग्री सेल्सियसको अधिकतम तापमानमा %०% भन्दा बढी हुँदैन, र उच्च सापेक्ष आर्द्रता तल्लो तापक्रममा अनुमति छ, जस्तै २० डिग्री सेल्सियसमा 90 ०%;

२। 3. आगोविना स्थानहरू, विस्फोट जोखिमहरू, गम्भीर धुलो, रासायनिक क्षति र हिंस्रक कम्पन;

२। 4. उचाई २००० मिटर भन्दा बढी हुँदैन;

२। स्विचगेयर निम्न तापक्रममा यातायात र भण्डारणको लागि उपयुक्त छ, -२ ° डिग्री सेल्सियस र छोटो अवधिमा 70० डिग्री सेल्सियस भन्दा बढी छैन (२ 24 घण्टा भन्दा बढी होइन);

२। यदि माथिको प्रयोगको सर्तहरू पूरा गर्न सकिदैन भने, प्रयोगकर्ता र निर्माताले वार्ता गर्ने र समस्या समाधान गर्नेछ।

3 संरचनात्मक विशेषताहरू

स्विचगेयरको आधारभूत फ्रेम एक संयुक्त विधानसभा संरचना हो, जुन सबै झुकाइएको छ र स्क्रू द्वारा जोडिएको छ, थप ढोका, विभाजन, समर्थन र बसबार, ड्रअर र विद्युतीय कम्पोनेन्टहरू निम्नलिखित विशेषताहरूको साथ पूर्ण स्विचगेयर बनाउन:

3। १. फ्रेम र भागहरूको बाह्य आयामहरू र प्वालको आकार मोड्युलस E = २० मिमी अनुसार परिवर्तन गरिन्छ;

3। २ किनभने फ्रेमका सबै संरचनात्मक भागहरू छन् र स्क्रू द्वारा जडान गरिएको छ, जसले वेल्डिंग विकृति र तनावलाई बेवास्ता गर्दछ, सटीकता सुधार गर्दछ, कडा बहुमुखीता, राम्रो लागूशीलता, र ठूलो मेकानिकल शक्ति छ, यसले पूर्ण रूपमा विभिन्न प्रदर्शन आवश्यकताहरू र स्विचगेयरको परिवर्तनहरू पूरा गर्दछ;

3। MCC योजनामा, स्विचगरलाई तीन क्षेत्रहरू (कोठाहरू), बसबार क्षेत्रमा विभाजित गरिएको छ, विद्युतीय उपकरण क्षेत्र र केबल क्षेत्र, र तीन क्षेत्रहरू स्टिल प्लेटहरू द्वारा रेखाको सामान्य सञ्चालन सुनिश्चित गर्न र गल्तीको विस्तारलाई प्रभावकारी रूपमा रोक्न सकिन्छ।

3। पीसी समाधानमा, AH र ME सर्किट ब्रेकरको म्यानुअल संयन्त्र ढोकाबाट बाहिर निकाल्छ, र हातले सञ्चालन गर्दा ढोका प्यानल खोल्न आवश्यक पर्दैन, जुन सुरक्षित र सुविधाजनक छ;

3। F निश्चित योजनामा, त्यो हो, सरलता, व्यावहारिकता जस्ता निश्चित योजनाको विशेषताहरू, र कम लागत कायम राखिन्छ, र यसको ड्रअरको छातीको रूपमा समान उपस्थिति आकार छ, र यसको भित्री पनि बस लाइन क्षेत्रमा विभाजित छ, विद्युतीय उपकरण क्षेत्र र केबल क्षेत्र, र तीन क्षेत्रहरू स्टील प्लेटहरू वा इन्सुलेटिंग प्लेटहरू द्वारा पनि अलग गरिएको छ, जुन सुरक्षित र भरपर्दो छन्, र चीनमा पुरानो निश्चित उत्पादनहरू प्रतिस्थापन गर्न आदर्श उपकरणहरू हुन्।

3। MCC क्याबिनेट ड्रअरहरूमा चार मानक आकारहरू छन्, तिनीहरू २००,, 300००, 400००, हल्का संरचना, सजिलो सम्मेलन, उच्च आयाम शुद्धता, डिजाइन र प्रयोगकर्ता आवश्यकताहरूको साथ परिवर्तन गर्न सकिन्छ, ड्रअर एकाईको राम्रो आदानप्रदान छ, र एक कार्य स्थिति र विभाजन स्थिति छ, ह्यान्डल प्याडलकद्वारा ताल्चा लगाउन सकिन्छ, निर्दिष्ट विच्छेद स्थितिमा;

3। स्विचगेर दुई प्रकारको उर्जा आपूर्ति र तीन चरण चार-तार र तीन चरण पाँचको खपतको लागि डिजाइन गरिएको छ। वायर वितरण प्रणाली, तटस्थ बस एन तार र सुरक्षात्मक ग्राउन्डिंग बस PE तार क्याबिनेटको तल्लो छेउमा स्थापना गरिएको छ, र आउटलेट अन्त्य बसबारको साथ जोडिएको छ, ताकि प्रयोगकर्ताले केबललाई धेरै सुविधाजनक रूपमा जडान गर्न सक्दछ।

3। 8 ग्राउन्डिंगको भरपर्दो निरन्तरता सुनिश्चित गर्नका लागि, सबै सामान्य कम्पोनेन्टहरू जस्तै क्याबिनेटमा ड्रअर रेलहरू गाल्भेनाइज गरिएको छ;

3। 9 खोलको सुरक्षा स्तर घटाउन बिना, स्विच क्याबिनेटको शीर्ष प्राकृतिक भेन्टिलेसन जाल कभरले सुसज्जित छ।

छोटकरीमा, स्विचगेयरले विदेशी उन्नत मन्त्रिपरिषद् र र्याक संरचनाको नक्कल अपनाउँछ, उच्च मेकानिकल शक्ति र मानकीकरणको उच्च डिग्रीको साथ, र IEC439 अन्तर्राष्ट्रिय मापदण्ड र GB7251 राष्ट्रिय मापदण्डको समग्र अनुपालन, र यसको सुरक्षा स्तर GB4208 मा IP3X भेट्छ, जुन IEC529 मा आईपी ३० बराबर हो।

उत्पादनहरूको डिजाइन र चयनमा निम्न अवस्थाहरूमा विशेष ध्यान दिनुपर्दछ

4। १ उत्पादनको कुल उचाई २२०० मिमी हो, शीर्ष बसबार हो, मध्य भाग विद्युतीय कम्पोनेन्टहरूको स्थापना उचाई हो, सब भन्दा उच्च १ 18०० मिलिमिटर हो, र फिक्सिंग योजनाको तल्लो भाग २०० मिमी द्वारा घटाउनु पर्छ, अधिकतम १00०० मिलिमिटर हो (१ 18०० मिमी दिइएको योजना बाहेक)।

4। २ त्यहाँ चार प्रकारका मन्त्रिपरिषद् चौडाइहरू छन्: 400००, ,00००, १०००, निश्चित योजनामा मन्त्रिपरिषद्को चौडाई उस्तै छ कि भनेर ध्यान दिनुपर्दछ कि क्याबिनेटमा बिभिन्न योजनाहरू छानिन्छ, बिभिन्न मन्त्रिपरिषद् चौडा योजनाहरू एक मन्त्रिपरिषद्मा संयोजन गर्न सकिँदैन, जबसम्म साँघुरो योजना फराकिलो मन्त्रिपरिषद्मा जोड्न अनुमति दिइन्छ, एएच बाहेक ड्रअर योजनामा, ME, DWX15 स्विच योजना, अन्य 600 मिलिमिटर हुन्, चौडाई बिभिन्न चौडाइ योजनाहरूसँग जोड्न सकिदैन।

4। मन्त्रिपरिषद्को गहिराइ 800 मिमी हो, तर जब माथिल्लो र बाहिर जाने लाइनहरू सबै १००० मिलिमिटर हुन्छन्, आउने क्याबिनेटहरू बाहेक।

4। त्यहाँ प्रत्येक मानक योजनामा विभिन्न क्षमता सीमाहरू छन्। प्रत्येक मन्त्रिपरिषद् योजनाको संयोजन पछि, परियोजना नम्बर, मोडेल र विद्युतीय कम्पोनेन्टहरूको विशिष्टता चिह्नित गर्न आवश्यक छ, स्विचको सञ्चालन प्रकार र स्विचगेयरको संयोजन चित्र, मानक एकल सर्किट योजनामा, स्विच मेकानिकल इन्टरलकिंगले सुसज्जित छ, त्यसैले स्विचले ढोका प्यानल मात्र खोल्न सक्दछ जब यो विच्छेद हुन्छ, र समग्र पावर वितरण डिको प्रदर्शन आवश्यकताहरू सुनिश्चित गर्न डिजाइन र चयनमा स्विच मोडेलको चयनमा विशेष ध्यान दिनुपर्दछ उपाय।

प्राविधिक परिमिति (तालिका १ हेर्नुहोस्

स्विचजियरको प्राविधिक परामिति (तालिका १)

रेट गरिएको अपरेटिंग आवृत्तिName	50~60
रेटेड अपरेटिंग भोल्टेज (भि)	380
मूल्या rated इन्सुलेसन भोल्टेज (भि)	660
हालको सञ्चालनका लागि तेर्सो बस दरएको छ (A)	1000 、 1600 、2500
सञ्चालन हालको प्लगिबल बस दर (A)	630 、800 、 1000 、 1600
मुख्य सर्किट कनेक्टर (A)	200 、400
सहायक सर्किट योजक (A)	10
दीअधिकतम हालको को स्थानफिड सर्किटA)	1600
हालको प्राप्त गर्योA)	1000 、 1600 、2000 、2500 、3200
मुख्य बस हालको रोक्नको लागि छोटो समयको लागि द्रुत गरिएको छ १ को लागीदोस्रो आरएमएस (KA).)	30 、50 、80
मुख्य बस छोटो अवधिमा हालको चुचुराहरूको लागि मूल्या rated्कन गरिएको छ (KA).)	63 、 105 、 176
पावर फ्रिक्वेन्सी स्ट्यान्ड भोल्टेज १ को लागीमिनेट (भि)	2500
मोटर क्षमता नियन्त्रण गर्नुहोस् (KW)	0.5~320
समग्र सुरक्षा तह(ग्रेड)	आईपी ३०
