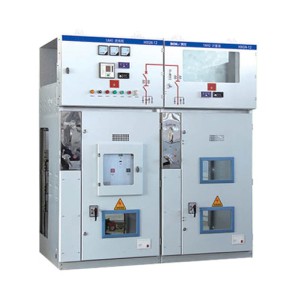

HXGN-12 मध्यम भोल्टेज स्विचगरर

1. Scope of use

HXGN□-१२ (एफ। आर) बक्स-प्रकार स्थिर एसी मेटल संलग्न स्विचगेर ("रिंग नेटवर्क क्याबिनेट" भनेर चिनिन्छ) एक नयाँ प्रकारको स्विचगर हो शहरी पावर ग्रिडहरूको नविकरण र निर्माणको लागि डिजाइन गरिएको। यो एक ब्रेकिंग लोड प्रवाह, छोटो सर्किट वर्तमान र बिजुली आपूर्ति प्रणालीमा क्लोजिंग डिश प्रवाहको रूपमा पनि प्रयोग गरिन्छ, र AC-१० केभी, H० हर्ट्ज पावर वितरण प्रणालीको लागि उपयुक्त छ। यो शहरी पावर ग्रिड निर्माण र नविकरण परियोजनाहरू, औद्योगिक र खनन उद्यमहरू, उच्च उचाइ भवनहरू र सार्वजनिक सुविधाहरूमा व्यापक रूपमा प्रयोग गरिन्छ, आदि, रिंग नेटवर्क पावर आपूर्ति इकाई र टर्मिनल उपकरणको रूपमा, विद्युतीय उपकरणहरूको विद्युतीय वितरण, नियन्त्रण र संरक्षणको भूमिका खेल्दै, र पूर्व-स्थापना गरिएको सबस्टेसनमा पनि स्थापना गर्न सकिन्छ। यो रिंग नेटवर्क क्याबिनेट भ्याकुम लोड स्विच र वसन्त अपरेशन संयन्त्रले सुसज्जित छ, जुन म्यानुअल वा विद्युतीय रूपमा संचालन गर्न सकिन्छ। ग्राउन्डि स्विच र अलगाव स्विच म्यानुअल अपरेशन संयन्त्रहरूको साथ सुसज्जित छ, र यस रिंग नेटवर्क क्याबिनेटको पूर्ण सेट बलियो र सानो छ। दहन र विस्फोटको कुनै जोखिम छैन, र यसको भरपर्दो "पाँच रोकथाम" प्रकार्य छ। यो रिंग नेटवर्क मन्त्रिपरिषद् GB3960० "3 ~ K35KV AC मेटल स्विचगेयर" र IEC60420० को प्रावधानको अनुरूप छ। हाई भोल्टेज एसी लोड स्विच-फुस संयोजन इलेक्ट्रिकल उपकरणहरू "मानक।

2. Model and its meaning

HXGN□-12(F.R)

H: Ring network

X: Box type

G: Stationary

N: Indoor

□: Design serial number

12: Rated voltage

(F.R): Load switch-fuse combination

3. Normal conditions of use

1. Ambient air temperature: -15. 0 40℃；

2. Altitude: 1000m and below;

दैनिक औसत 95% भन्दा बढी हुँदैन, दैनिक औसत पानी बाफ दबाब २.२ केपीए भन्दा बढी हुँदैन, मासिक औसत% ०% भन्दा बढी हुँदैन, र मासिक औसत पानीको बाफ दबाब L 8 kPa भन्दा बढी हुँदैन;

4. Earthquake intensity: no more than 8 degrees;

5. There are no obvious pollutants such as corrosive or flammable gases.

नोट: यदि प्रयोगको माथिको सामान्य सर्तहरू पार गरियो भने, प्रयोगकर्ताले कम्पनीसँग वार्ता गर्न सक्दछ।

4. Main technical parameters

5. Structural characteristics (as shown in Figure 2 and Figure 3)

1. Structural performance characteristics

१.१.१ रिंग नेटवर्क क्याबिनेटले MMF प्रोफाइल अपनाउँछ, र सम्पूर्ण फ्रेम मोड्युलस प्वाल B = २ (tan) को साथ स्थापना गरिएको छ।

L1.2 रिंग नेटवर्क क्याबिनेट FZN21-12D लोड स्विच वा FZRN21-12D फ्यूज संयोजन इलेक्ट्रिकल अनुप्रयोगको साथ सुसज्जित छ लाइन्स, जससँग एक अलगाव स्विच, एक भ्याकुम लोड स्विच, र ग्राउन्डि स्विच, र विच्छेद स्विच र ग्राउन्डिंग स्विचमा स्पष्ट ब्रेकहरू छन्।

१,3 अलगाव स्विच, भ्याकुम लोड स्विच, ग्राउन्डिंग स्विच, र क्याबिनेट ढोकासँग उत्तम र भरपर्दो खन्ने र इन्टरलकिंग उपकरणहरू छन्, जसले प्रभावकारी रूपमा गलत कार्यरत रोक्न सक्छ र सुरक्षित रखरखाव सुनिश्चित गर्न सक्छ।

1.1.4 It can be operated manually and electrically.

१. एल मापन क्याबिनेटको मन्त्रिपरिषद् ढोका र उपकरण ढोका सिलिंग पिनले सुसज्जित छन्।

१.१.6 फ्यूज संयोजन विद्युतीय क्याबिनेट र फायरिंग पिनको साथ पग्ल ट्यूब। छोटो सर्किटको मामलामा, फायरिंग पिनले द्रुत खोल्ने र ब्रेकिंग प्राप्त गर्न ट्रिपिंग संयन्त्रमा हिट गर्दछ, जसले विद्युतीय उपकरणलाई प्रभावकारी रूपमा रक्षा गर्न सक्छ।

1.L 7 ring mesh cabinet adopts front operation, reliable wall installation.

2. "Five prevention" locking function

२.१ पावर प्रसारण अपरेशन: मात्र जब मन्त्रिपरिषद् ढोका बन्द र लक हुन्छ, र ग्राउन्ड स्विच "खुला" स्थितिमा संचालित हुन्छ, लोड स्विच स्थिति बन्द गर्न सकिन्छ।

२.२.२ पावर आउट अपरेशन: जब लोड स्विच पृथक स्थितिमा हुन्छ, ग्राउन्डिंग स्विच बन्द गर्न सकिन्छ, र जब ग्राउन्डि स्विच बन्द स्थितिमा हुन्छ, इन्सुलेशन विभाजन क्याबिनेट ढोका खोल्नको लागि ठाउँमा सम्मिलित हुन्छ।

२.१। 3 भ्याकुम अवरोधकर्ता भरपर्दो रूपमा अलगाव चक्कुसँग सम्बन्धित छ, र अलगाव चक्कु र ग्राउन्डिंग चक्कु एक अर्कासँग जोडिएको छ र मन्त्रिपरिषद्को ढोकासँग सम्बन्धित छ, र इन्सुलेटिंग विभाजन पनि मन्त्रिपरिषद्को ढोकासँग मिल्छ।

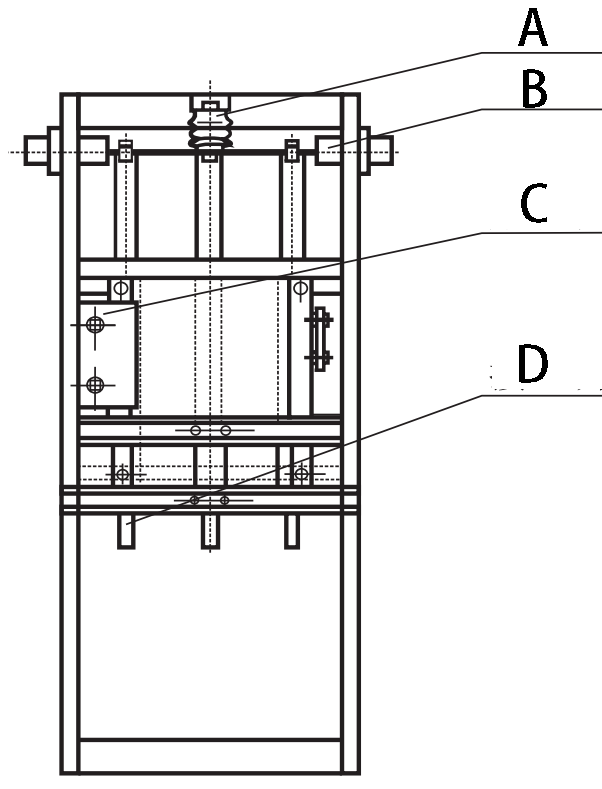

	Figure 2 A: Insulator B: Through the wall casing C: Operating mechanism D: Grounding switch

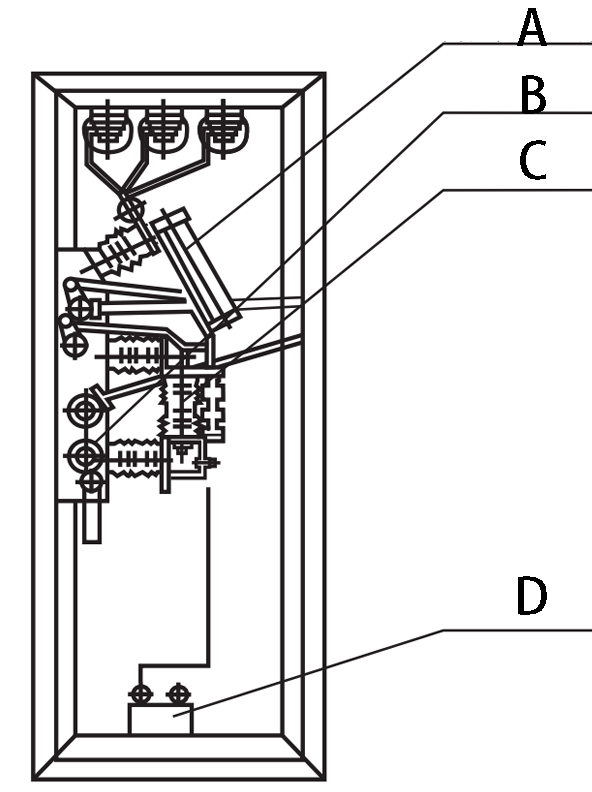

	Figure 3 A: Fuse (isolation knife gate) B: Bullet control mechanism C: Load switch D: Current transformer

6. The principle of ring network power supply

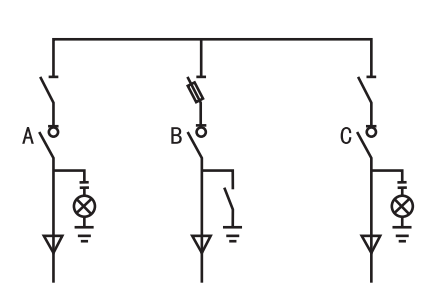

रिंग सञ्जाल पावर आपूर्ति < तीन आधारभूत एकाइहरू समावेश गर्दछ (चित्र हेर्नुहोस्) इनलेट र आउटलेट लाइन क्याबिनेटहरू रिंग नेटवर्क इकाईहरूको रूपमा प्रयोग गरिन्छ, जुन समयमा पृथक गर्न सकिन्छ जब कुनै गल्ती हुन्छ, र अर्को एकाईले प्रयोगकर्ताको ट्रान्सफार्मर शाखाको निरन्तर पावर आपूर्ति सुनिश्चित गर्दछ। प्रयोगकर्ता लूप नेटवर्क क्याबिनेटले ट्रान्सफार्मरलाई सुरक्षा र अलग गर्न भूमिका खेल्छ, जुन मर्मत र ओभरहलको लागि सुविधाजनक छ। रिंग नेटवर्क मनमानी रूपमा विस्तार गर्न सकिन्छ, र प्रयोगकर्ताको आवश्यकता अनुसार आधारभूत एकाइहरूबाट विभिन्न संयोजन योजनाहरूबाट बनेको हुन सक्छ।

केबल इनलेट र आउटलेट लाइन क्याबिनेट प्रयोगकर्ता ट्रान्सफार्मर शाखा क्याबिनेट केबल प्रविष्टि र निकास लाइन क्याबिनेट

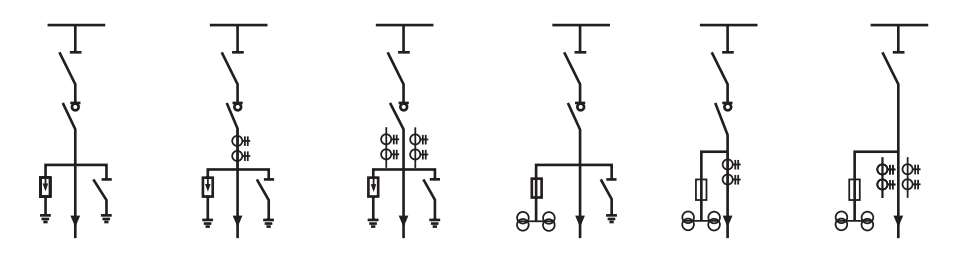

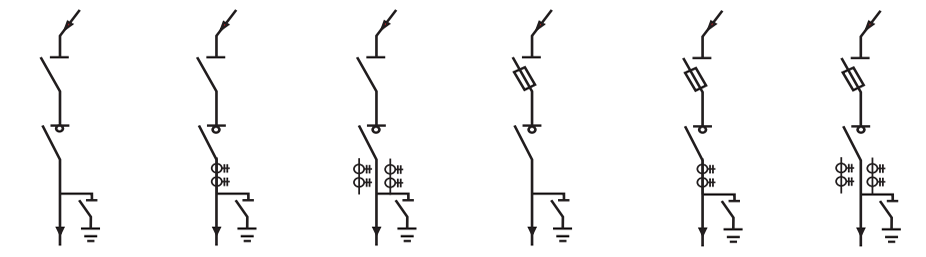

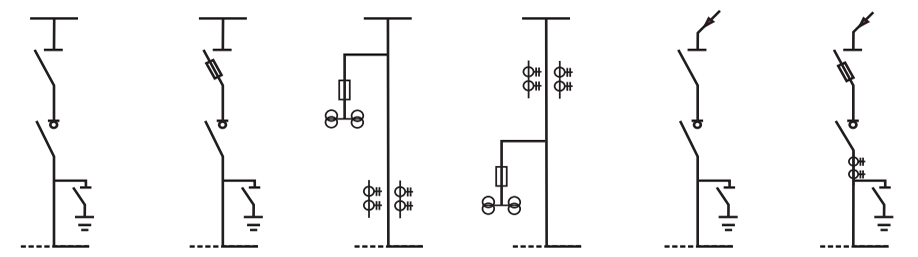

7. Main circuit scheme diagram

Scheme number	01	02	03	04	05	06
Main circuit scheme diagram
use	Cable in and out of the line	Cable in and out of the line	Cable in and out of the line	Cable in and out of the line	Cable in and out of the line	Cable in and out of the line
Isolation/load/combination appliances	GN□-12D	GN□-12D	GN□-12D	FZN21-12D	FZN21-12D	FZN21-12D
Fuse		RN3	RN3
Current transformer					LZZBJ9	LZZBJ9
arrester			HY5W

Scheme number	07	08	09	10	11	12
Main circuit scheme diagram
use	Cable in and out of the line	Cable in and out of the line	Cable in and out of the line	Cable in and out of the line	Cable in and out of the line	Cable in and out of the line
Isolation/load/combination appliances	FZN21-12D	FZN21-12D	FZN21-12D	FZN21-12D	FZN21-12D	GN□-12D
Fuse				RN2	RN2	RN2
Current transformer		LZZBJ9	LZZBJ9		LZZBJ9	LZZBJ9
Voltage transformer				JDZ	JDZ	JDZ
arrester	HY5W	HY5W	HY5W

Scheme number	13	14	15	16	17	18
Main circuit scheme diagram
use	metering cable inbound and outbound lines	Cable in and out of the line	Cable in and out of the line	Cable in and out of the line	metering cable inbound and outbound lines	Overhead incoming cable outlet
Isolation/load/combination appliances	FZRN21-12	FZRN21-12D	FZRN21-12D	FZRN21-12D		GN□-12D
Fuse	RN2	S□LAJ	S□LAJ	S□LAJ	RN2	RN3
Current transformer	LZZBJ9		LZZBJ9	LZZBJ9	LZZBJ9
Voltage transformer	JDZ				JDZ

Scheme number	19	20	21	22	23	24
Main circuit scheme diagram
use	Overhead incoming cable outlet	Overhead incoming cable outlet	Overhead incoming cable outlet	Overhead incoming cable outlet	Overhead incoming cable outlet	Overhead incoming cable outlet
Isolation/load/combination appliances	FZRN21-12D	FZRN21-12D	FZRN21-12D	FZRN21-12D	FZRN21-12D	FZRN21-12D
Fuse			S□LAJ	S□LAJ	S□LAJ	S□LAJ
Current transformer		LZZBJ9		LZZBJ9	LZZBJ9	LZZBJ9
Voltage transformer

Scheme number	25	26	27	28	29	30
Main circuit scheme diagram
use	contact	contact	Measurement and liaison	Measurement and liaison	Overhead line contact	Overhead line contact
Isolation/load/combination appliances	FZRN21-12	FZRN21-12D			FZRN21-12D	FZRN21-12
Fuse		S□LAJ	RN2	RN2		S□LAJ
Current transformer			LZZBJ9	LZZBJ9
Voltage transformer			JDZ	JDZ

8. Shape and installation size

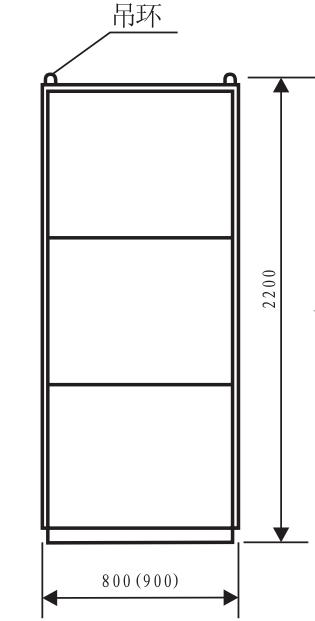

1. The overall size of the ring network cabinet

		Cabinet width direction
Description: The height can be selected	cabinet depth direction

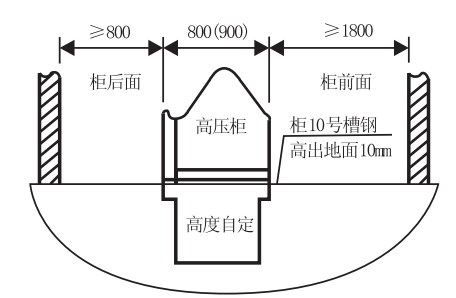

2. Installation size of ring network cabinet

Note: The channel steel should be reliably grounded
